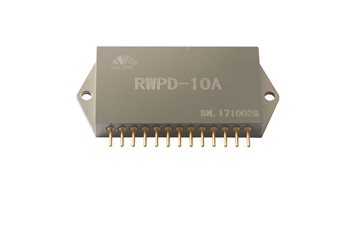

无刷直流电机驱动器，可满足不同直流无刷电机的输出力矩、响应速度、功率、体积、数字化的要求。该驱动器采集外部输入的PWM、F/R信号，并根据电机反馈的霍尔位置信号生成6相时序逻辑信号，从而控制三相功率管的打开和关闭。同时设置电流采样，当电流过大时，触发限流保护。

产品特点：

● 功率电源电压20~110V；
● 持续输出电流30A，启动电流90A；
● PWM占空比0~99.9%；
● 具备可靠的限流保护，限流点可设定；
● 10K ~ 20KHz PWM；
● F/R换向死区保护；
● PWM、F/R光电隔离；
● 四象限运行；
● 线性刹车；

● 体积小巧，多种固定方式。

产品规格：
● 控制信号高电平：2.3~6V；低电平：0~0.8V；
● 功率电压20~110V；
● 工作温度：-55~100℃；
● 保存温度：-55~125℃；
● 尺寸：60mm* 28mm* 10mm；
● 重量：45g。
